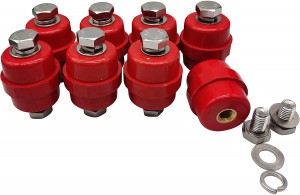

絶縁体とは？

絶縁体架空送電線で重要な役割を果たすことができる特別な絶縁制御です。初期の碍子は主に電柱に使用されていましたが、次第に一方の端に円盤状の碍子を多数吊るした高圧電線接続鉄塔へと発展しました。沿面距離を長くするために使用され、通常はガラスまたはセラミックでできており、絶縁体と呼ばれていました。絶縁体は架空送電線で 2 つの基本的な役割を果たします。つまり、電線を支え、電流が地面に戻るのを防ぎます。この 2 つの機能を保証する必要があります。絶縁体は、環境や電気負荷条件の変化によって引き起こされるさまざまな電気機械的ストレスによって故障してはなりません。そうしないと、絶縁体は重要な役割を果たせず、ライン全体の寿命と動作寿命が損なわれます。

インシュレータ：鉄塔に電線を絶縁して固定・吊り下げる物です。送電線用がいしとしては、円盤状磁器がいし、円盤状ガラスがいし、

ロッドサスペンション複合絶縁体.①磁器製びん用碍子：国産の磁器製碍子は劣化率が高く、ゼロ値検出が必要であり、メンテナンスの負担が大きい。

落雷や公害フラッシュオーバーの際、弦落下事故が発生しやすく、徐々に解消されてきました。(2) ガラス絶縁体: 自己爆発性はありませんが、自己爆発率は非常に低いです (一般的に数万分の 1)。メンテナンスのための点検は不要です。強化ガラス部品が自己爆発した場合でも、残留機械強度は破壊力の 80% 以上に達し、ラインの安全な操作を保証できます。落雷や汚染フラッシュオーバーの場合、連続落下事故は発生しません。クラスIおよびクラスIIの汚染地域で広く使用されています。(3) 複合絶縁体: 耐公害フラッシュオーバー性能が優れ、軽量で、機械的強度が高く、メンテナンスが少ないという利点があり、レベル III 以上の汚染地域で広く使用されています。

磁器絶縁体: 絶縁体は一般に磁器ボトルとして知られており、ワイヤを支持するために使用される絶縁体です。絶縁体は、導体、クロス アーム、および鉄塔に十分な絶縁を確保できます。運転中のワイヤの垂直方向の荷重と水平方向の張力に耐えることができる必要があります。また、太陽、雨、気候変動、化学腐食にも耐えます。したがって、絶縁体は、優れた電気的特性と十分な機械的強度の両方を備えている必要があります。絶縁体の品質は、ラインの安全な運用にとって非常に重要です。がいしは、その構造により、支持がいし、懸垂がいし、公害がいし、ブッシングがいしに分けられます。目的に応じて、一般にライン絶縁体、変電所支持絶縁体、およびブッシングの3つのカテゴリに分類できます。絶縁体の材質による。現在、磁器、ガラス、有機複合絶縁体があります。架空送電線で使用されるがいしは、一般的に使用されるピンがいし、バタフライがいし、サスペンションがいし、磁器クロスアーム、ロッドがいし、および張力がいしです。絶縁体の電気的故障には、フラッシュオーバーと絶縁破壊の 2 種類があります。絶縁体の表面にフラッシュオーバーが発生し、焼け跡が見られますが、通常は絶縁性能が失われることはありません。絶縁体内部で絶縁破壊が起こり、鉄キャップと鉄足の間のセラミック体を通して放電が発生します。絶縁体は、アーク放電によって完全に破壊される可能性があります。故障の場合は、放電痕や鉄足の火傷に注意が必要です。浮遊塵などの汚れが絶縁体の表面に付着するのを防ぐために、絶縁体の両端に電圧によって破壊される経路、つまり沿面が形成されます。したがって、表面距離が長くなる、つまり沿面距離となり、絶縁面に沿って放電される距離、つまり漏れ距離を沿面距離と呼びます。

沿面距離=表面距離/システムの最大電圧。汚染の程度に応じて、沿面距離は一般に重度の汚染地域で 31 mm/キロボルトです。電圧は、絶縁体の数に応じて直接判断できます。一般に、500kv の場合は 23 です。330kv の場合は 16。220kv 9;110kv 5;これは最小数であり、さらに 1 つまたは 2 つ追加されます。500kv 送電線は基本的に 4 分割導体を使用します。つまり、1 相に 4 つ、220kv は 2 つ以上の分割導体、110kv は 1 つ以上の分割導体を使用します。約 1 つの絶縁体は 6-10KV、3 つの絶縁体は 35KV、60KV ラインは 5 個以上、7 つの絶縁体は 110KV、11 の絶縁体は 220KV、16 の絶縁体は 330KV です。28 の絶縁体は間違いなく 500KV です。35KV以下のピンインシュレータについては、本数に差はありません。10KV 架線は通常、10 ～ 12m の単一のセメント柱とピン絶縁体を使用します。電柱間の直線距離は約70～80m。10KV には鉄のフレームはなく、3 本の高圧線が引かれているだけです。農村地域で一般的です。35KV 架空送電線は、通常、15 メートルのシングルまたはダブル セメント ポール (少数の小さな鉄塔を使用し、高さは 15 ～ 20 メートル以内) と 2 ～ 3 個のバタフライ絶縁体を使用し、ポール間の直線距離は次のとおりです。約120メートル;220KVは間違いなく巨大な鉄塔です。220KV の架空送電線は、通常、30 メートルを超える鉄塔と長いバタフライ絶縁体のストリングを使用します。鉄塔間の直線距離は200メートル以上。複合がいし：電力系統の安全な運用を確保し、電力供給の信頼性を向上させることは、電力会社の重要な評価指標であり、ハイテク材料の継続的な使用は、この問題を解決する有効な方法です。新製品として、シリコーンゴム複合がいしは、軽量、小型、抗フラッシュオーバー、耐老化性、メンテナンスフリー、メンテナンスフリーなどの利点があり、35kV および 110kV ラインで広く使用されています。
